心电信号是临床诊断心脏疾病的重要生理参数，其准确采集与放大是便携式、可穿戴心电监测设备的关键技术。设计一款低功耗、高精度的心电信号放大器，对于实现设备长时间续航与可靠监测至关重要。本文将详细阐述一款典型的低功耗心电放大器设计方案。
一、 设计目标与挑战
心电信号（ECG）属于微弱生物电信号，具有以下特点：幅度小（通常为0.5-5mV）、频率低（0.05-100Hz）、源阻抗高，且极易受到肌电干扰、工频干扰及基线漂移的干扰。因此，心电放大器的设计需满足：高输入阻抗、高共模抑制比（CMRR）、适当的增益、低噪声、良好的线性度以及极低的功耗。低功耗设计直接决定了设备（如Holter、心电贴片）的电池寿命与佩戴舒适度。
二、 系统架构设计
一个完整的低功耗心电放大器通常采用三级放大结构：前置放大器、高通滤波与主放大器、以及后级低通滤波与电平移位。
- 前置放大级（仪表放大器）：这是设计的核心。需选用专为生物电信号设计的低功耗、高精度仪表放大器（如AD8232、INA333）。该级主要负责：
- 高输入阻抗：降低对信号源的负载效应，通常要求 > 100MΩ。
- 高共模抑制比：抑制人体携带的强工频共模干扰，CMRR需大于100dB。
- 初步增益：设置较低的增益（如2-10倍），以避免后续电路饱和，并保持良好噪声性能。
- 低功耗运行：选择工作在微安（µA）级别的芯片，并优化其供电电压。
- 滤波与主放大级：前置输出信号需经过处理以消除干扰并放大到适合模数转换器（ADC）采样的电平。
- 高通滤波：采用一阶或二阶有源高通滤波器，截止频率约为0.05Hz，以消除因呼吸和电极接触引起的缓慢基线漂移。可采用微功耗运放（如TLV9041）实现。
- 主放大器：采用同相或反相放大电路，将信号进一步放大（总增益约1000倍）。此级运放也需选择低功耗、低噪声型号。
- 低通滤波：设计截止频率为100-150Hz的低通滤波器，以抑制高频噪声（如肌电干扰）并满足奈奎斯特采样定理。通常与主放大器结合设计为有源滤波器。
- 右腿驱动电路（可选但推荐）：为进一步提高共模抑制能力，可增加右腿驱动电路。它通过反向放大共模信号并反馈回人体，形成一个负反馈，有效降低共模电压。该电路也需使用低功耗运放。
三、 低功耗关键技术实现
- 器件选型：核心是选择全链路低功耗集成电路。包括微功耗仪表放大器、纳安级输入偏置电流的运放、以及低功耗比较器（用于导联脱落检测）。
- 电源管理：
- 采用单电源供电（如3.3V），简化系统设计并降低功耗。
- 使用低静态电流的线性稳压器（LDO）或直流-直流转换器。
- 对不始终工作的模块（如无线传输模块）实施分时供电或休眠唤醒控制。
- 电路优化：
- 在满足带宽和驱动能力的前提下，尽可能增大反馈电阻值，以降低运放输出级电流消耗。
- 优化滤波器中的电阻电容值，避免使用过小的电阻导致不必要的电流消耗。
- 采用硬件开关控制导联脱落检测电路的启停，仅在需要时工作。
- 系统级策略：
- 与低功耗微控制器（MCU）和ADC协同设计。MCU控制放大器的使能端，在采样间隙将放大器置于关断或低功耗待机模式。
- 采用合理的采样率，在满足信号重建的前提下不过度采样，减少ADC和数据处理功耗。
四、 性能考量与测试
设计方案完成后，需构建原型并进行关键性能测试：
- 功耗测试：在典型工作模式下，测量系统整体静态电流与动态平均电流，评估电池续航能力。

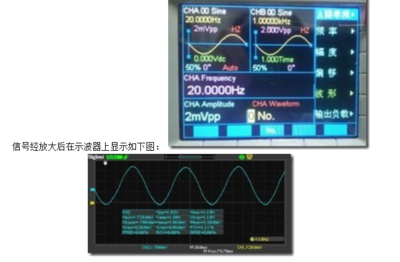

- 电气性能测试：测量增益、带宽、输入阻抗、共模抑制比、等效输入噪声等指标，确保符合ECG信号采集要求。
- 临床验证：通过标准心电信号发生器或与商用设备对比，采集实际人体心电信号，评估波形保真度、抗干扰能力及诊断有效性。
五、
设计一款高性能的低功耗心电放大器，是一个在精度、抗干扰能力与功耗之间寻求最佳平衡的系统工程。通过精选低功耗专用芯片、采用优化的三级放大滤波架构、实施细致的电源与电路管理策略，能够有效实现心电信号的可靠采集，为下一代超长续航、微型化的可穿戴心脏健康监测设备奠定坚实的硬件基础。随着半导体技术的进步，更高集成度、更低功耗的生物电传感前端芯片将不断涌现，进一步推动便携式医疗电子设备的发展。
